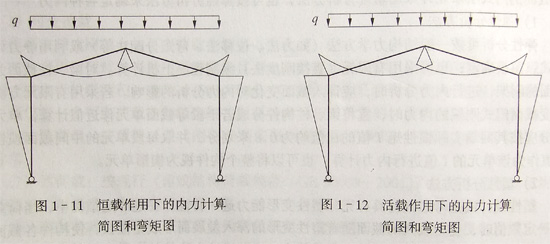

（1）刚架在恒载作用下的内力计算简图和弯矩图，如图1—11所示
（2）刚架在活载作用下的内力计算简图和弯矩图，如图1—12所示

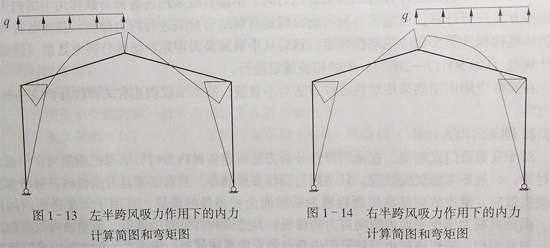

①左半跨风吸力作用下的内力计算简图和弯矩图，如图1—13所示

②右半跨风吸力作用下的内力计算简图和弯矩图，如图1—14所示

③左柱身迎风作用下的内力计算简图和弯矩图，如图1—15所示

④左屋面高度吸力作用下的内力计算简图和弯矩图，如图1—16所示

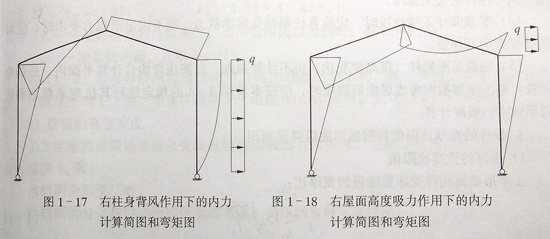

⑤右柱背风作用下的内力计算简图和弯矩图，如图1—17所示

⑥右屋面高度吸力作用下的内力计算简图和弯矩图，如图1—18所示
